Utloppssektionerna är moduluppbyggda och finns i tre utföranden, S, RF och P och samtliga passar till ventil Q200 och ventil Q300.

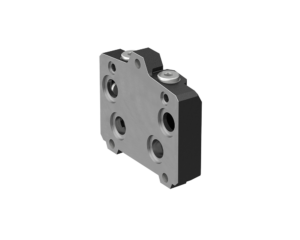

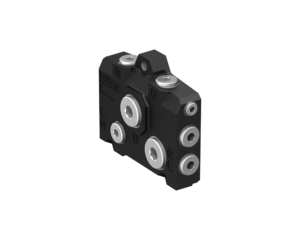

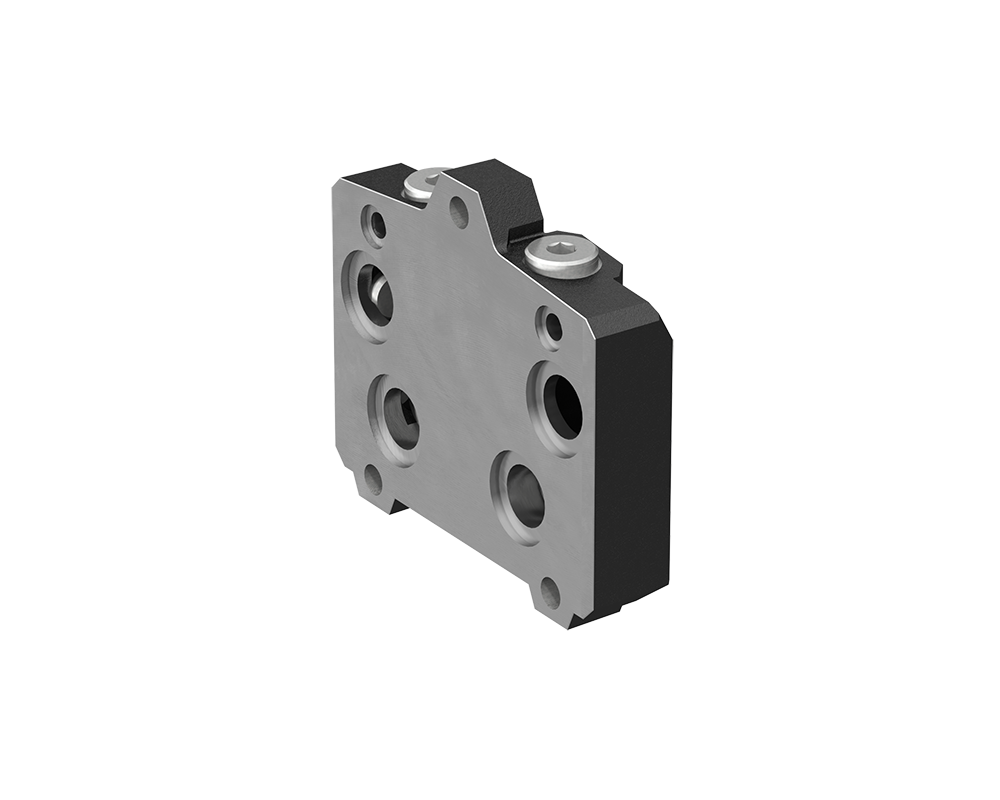

Utloppssektion S har kanaler som förbinder tankkanalerna på ventilens A- och B-sidor. Den har anslutningsportar för pump, tank, signal och servotryck samt portar som kan användas för mätning av pump-, tank- resp. servotryck.
Utloppssektionerna är moduluppbyggda och finns i tre utföranden, S, RF och P och samtliga passar till ventil Q200 och ventil Q300.
Utloppssektion S har kanaler som förbinder tankkanalerna på ventilens A- och B-sidor. Den har anslutningsportar för pump, tank, signal och servotryck samt portar som kan användas för mätning av pump-, tank- resp. servotryck.
Max. pumptryck: 45,0 MPa (450 bar)

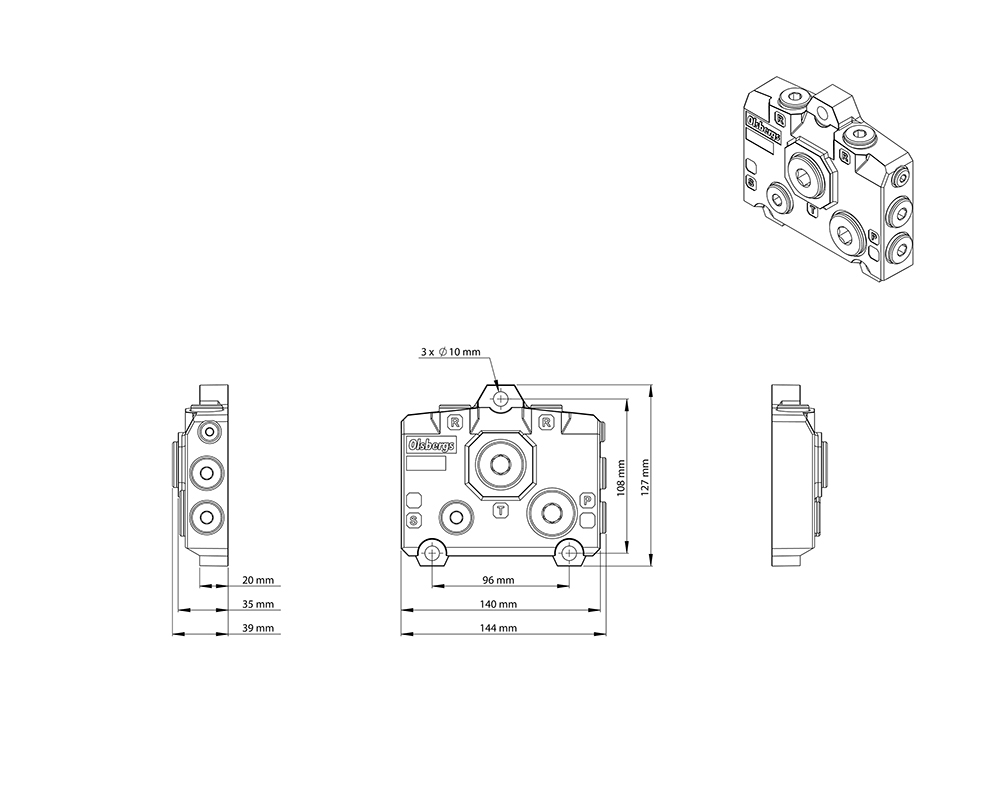

Anslutningar:
Pump (P): G 3/4″, G 3/8″
Tank (T): G 3/4″, G 3/8″
Signal (S): G 3/8″
Servo (R):G 3/8″, G 1/8″
